컴퓨터그래픽스 - 4. 그래픽스 API (+Cortona3D 설치)

<그래픽스 API>

API: Application Programming Interface



API

1. API vs Library

A. API : 사양(Specification) 명세로 추상적

B. Library : 구현(Implementation)으로 구체적



openGL -> Library 라고 부른다.



2. Library vs Framework (프레임워크)

A. Library : 응용 프로그램에서 호출

B. Framework : 프레임워크에서 호출







<그래픽스 Standard and API History>

- CORE, GKS, PHIGS, Open Inventor, Java 3D, WebGL, Vulkan API...



OpenGL

- Silicon Graphics 사에서 IRIS GL (Graphics Library)로 제작해서 1992년 공개
- 저수준 그래픽스 API
- 2차원 및 3차원 벡터 그래픽스 렌더링을 위한 언어 및 플랫폼 독립 API(Cross-language, Cross-platform) -> Windows, Android에서 모두 실행됨.
- 산업계 실질적 표준(de facto standard)로 광범위하게 사용됨.
- 2003년 OpenGL ES(for Embedded Systems) 공개





<고수준 Graphics API vs 저수준 Graphics API>

1. 고수준 Graphics API

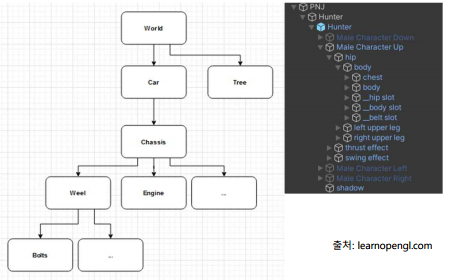

 - 장면 묘사 – 장면 그래프 활용
 - Open Inventer (오픈 인벤터)
 - VRML / X3D
 - Java 3D



2. 저수준 Graphics API

- 구체적인 함수를 호출하며 하드웨어와 직접적 연관됨
- OpenGL, Vulkan, WebGL





고수준 API

저수준 API



<고수준 Graphics API>

1. VRML (Virtual Reality Modeling Language)
: 인터넷 환경에서 3차원 인터렉티브 그래픽을 위해서 제안된 스크립트 언어
- HTML을 기본으로 함
- VRML 1.0, VRML 2.0, VRML 97, 현재는 X3D로 대체됨
- 장면 묘사, 전용 뷰어 필요

Silicon Graphics 사: Cosmo Player
(SGI 개발포기및SGI 해산)
Parallel Graphics사: Cortona Player
Sony : Community Place 등



2. X3D (eXtensible 3 Dimension)
- VRML 2.0 기능을 상속, 확장, 보완한 차세대 Web3D 표준 규약, XML을 기본으로 함.









---

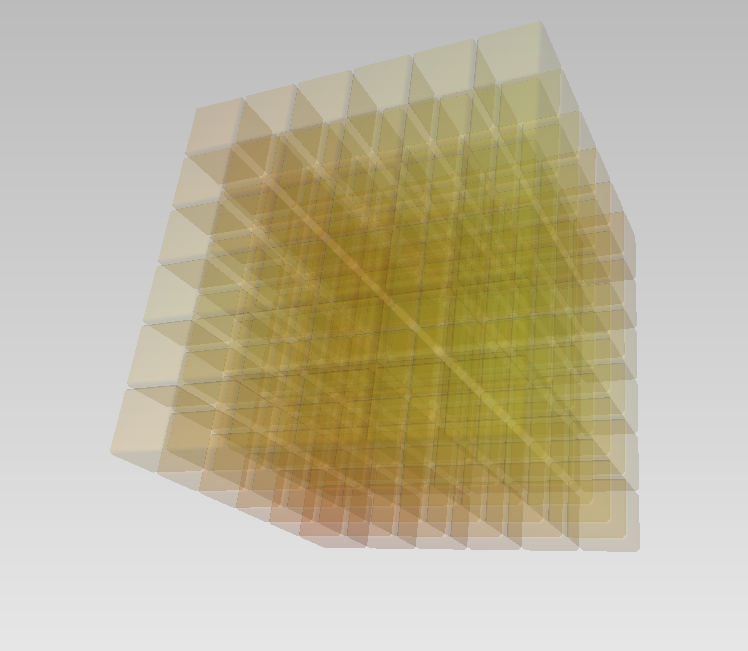

Cortona3D 설치



설치 사이트:

http://www.cortona3d.com/en/cortona3d-viewer-download

Cortona3D Viewers for Windows



나는 왜인지 64비트 말고 32비트로 설치해야 열렸다.



안 열리시는 분들은 32비트로 설치해보시길 바랍니다~









---

저수준 Graphics API: OpenGL

OpenGL 특징

1. 플랫폼 독립성
- PC, Workstation 등 다양한 하드웨어 시스템 지원 (Intel, AMD/ATI, NVidia 등)
- Windows, Mac OS, Unix, Linux 등 다양한 운영체제 지원
- (WebGL) 대부분 웹 브라우저 지원

2. 높은 안정성(Stability), 신뢰성(Reliability), 이식성(Portability), 확장성(Scalability)
